Membangun Web Server, FTP Server, dan Mail Server

MEMBANGUN WEB SERVER, FTP SERVER, DAN MAIL SERVER

Pengertian dan Jenis-Jenis NAT

Apa Fungsi dari NAT (Network Address Translation) pada jaringan komputer?

NAT (Network Address Translation) pada jaringan komputer berfungsi sebagai translasi alamat IP public ke alamat IP private atau sebaliknya sehingga dengan adanya NAT ini setiap komputer pada jaringan LAN dapat mengakses internet dengan mudah.

Jenis-Jenis NAT

Pada jaringan komputer terdapat 2 jenis NAT, diantaranya:

1. Dnat atau Destiantion Network Address Translation adalah sebuah NAT yang berfungsi untuk meneruskan paket dari IP public melalui firewall ke suatu host dalam jaringan. Dnat hanya bekerja pada tabel nat dan didalam tabel NAT berisi 3 bagian yang disebut dengan CHAIN, ketiga CHAIN tersebut meliputi prerouting, postrouting dan output.

2. SNAT atau Source Network Address Translation yaitu sebuah NAT yang bertugas untuk merubah source address dari suatu paket data. SNAT hanya berlaku pada postrouting.

Gambar Topologi Kerja

Alat dan Bahan

Router mikrotik 1 buah
PC 4 buah
ISP
Kabel straight dengan konektor RJ-45 4 buah
Winbox
Xampp
FileZilla
Mozilla Thunderbird

Hubungkan Mikrotik dengan Internet

Setting IP router seperti pada topologi diatas, untuk ether1 192.168.202.18 (menyesuaikan dengan ISP anda). Ikuti langkahnya dibawah ini.

Membuat Bridge untuk menghubungkan dengan ip untuk server, ikuti seperti langkah di bawah ini.

Setelah membuat bridge, hubungkan port 2,3,4, 5 dan wlan1 dengan internet.

Kemudian setting IP bridge sesuai topologi diatas, ikuti langkah di bawh ini.

Setting IP gateway pada router mikrotik, tambahkan static default route (dst-address =0.0.0.0/0) dengan gateway via ip ISP yaitu 192.168.202.1. Static default route ini perlu kita setting supaya bisa terhubung dengan seluruh ip yang ada di internet, ikuti langkah berikut.

Setting DNS pada router mikrotik, digunakan supaya mikrotik dapat terhubung dengan internet menggunakan domain name atau nama website, ikuti langkah dibawah ini.

Lakukan pengecekan koneksi internet mikrotik dengan ping ke salah satu website, disini saya mencoba untuk ping ke detik.com. Seperti dibawah ini.

Diatas menunjujkan bahwa mikrotik router sudah terkoneksi dengan internet.

Setting IP Static pada PC Server

Setting static ip pada web server, dengan ip

Ip address : 192.168.103.5

Subnet mask : 255.255.255.240

Gateway : 192.168.103.1

Dns : 118.98.44.10 8.8.8.8

Setting static ip pada FTP server

Ip address : 192.168.103.3

Subnet mask : 255.255.255.240

Gateway : 192.168.103.1

Dns : 118.98.44.10 8.8.8.8

Setting static ip pada Mail server

Ip address : 192.168.103.4

Subnet mask : 255.255.255.240

Gateway : 192.168.103.1

Dns : 118.98.44.10 8.8.8.8

Tes uji ping pada pc server

Setting Distribusi ke Client

Setting interface wlan pada router mikrotik, ikuti langkah berikut untuk mengaktifkan wlan.

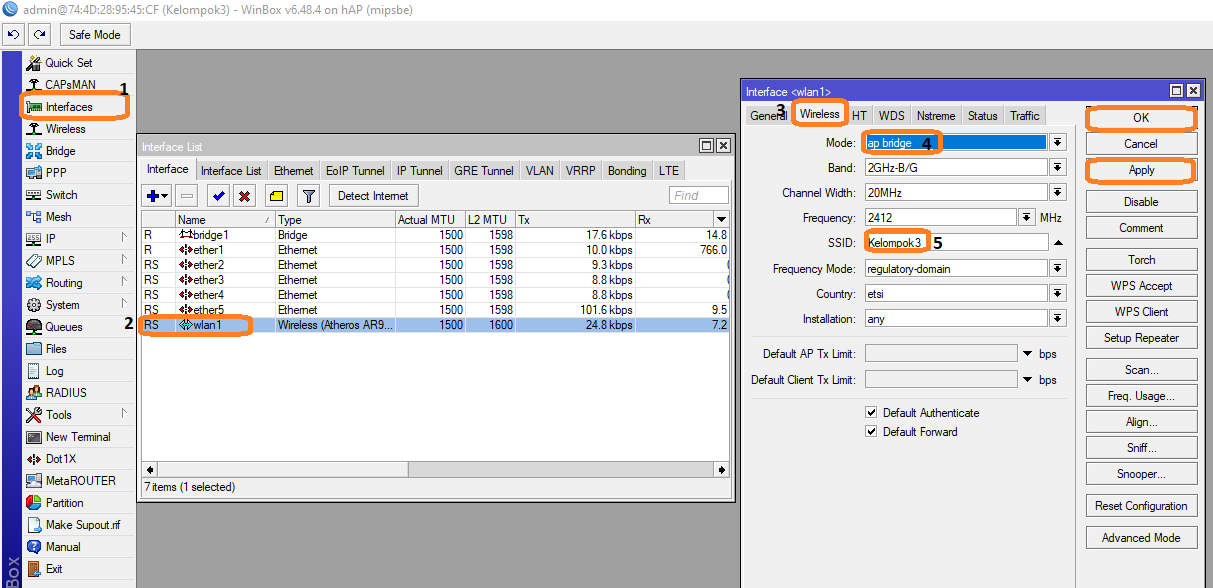

Kemudian double klik wlan1 untuk menyetting mode, agar wlan1 dapat menyebarkan sinyal wifi. Dan setting SSID dengan nama wifi yang kita inginkan.

Setting firewall NAT Masquerade, hal ini diperlukan supaya client dapat terhubung ke internet. Ikuti langkah beriukut.

Setting DHCP server pada router mikrotik, agar client mendapatkan ip secara otomatis, ikuti langkah berikut.

Tekan tombol next hingga muncul tampilan dhcp pool dan atur sesuai kebutuhan client. Ikuti langkah seperti berikut.

Lakukan pengecekan pada HP, apaklah sudah mendapatkan internet.

Setting Router Mikrotik Hotspot

Masuk ke menu IP --> Hotspot --> Hotspot Setup. Seperti gambar dibawah ini.

Selanjutnya ip LAN mikrotik otomatis terisi untuk menjadi gateway client, lalu un centang Masquerade tekan tombol next hingga muncul untuk setting pool nya, ikuti langkh seperti berikut.

Membuat User Profile

Membuat user profile untuk manajemen bandwidth hotspot. ikuti langkah berikut.

Membuat User Hotspot

Langkah berikut akan menunjukan setting unutk user hotspot. Ikuti langkah seperti berikut.

Tes Client

1. Tes Ping PC Client

Tes ping pc client ke detik.com, gambar dibawah menunjukan bahwa pc client berarti sudah terkoneksi dengan internet.

2. Tes Hotspot Client

Jika client sudah terkoneksi maka akan muncul seperti berikut.

Setelah login maka muncul setatus tesambung dan ada internet

Gambar dibawah, menunjukan bahwa client mendapatkan ip sesuai apa yang di atur.

Gamabar dibawah menunjukan bahwa client wlan sudah terkoneksi, dengan membuka youtube.

KONFIGURASI DST-NAT DAN MEMBANGUN SERVER

Setelah semua pc server dan client sudah terkoneksi dengan internet, kita akan setting DST-NAT supaya bisa diakses dari luar (diluar local network). Ikuti langkah - langkah berikut.

Setting DST-NAT Dan Membangun Server

Setting DST-NAT dan Membuat Web Server

Masuk ke menu Ip --> Firewall --> Nat. Lalu isi seperti dibawah ini.

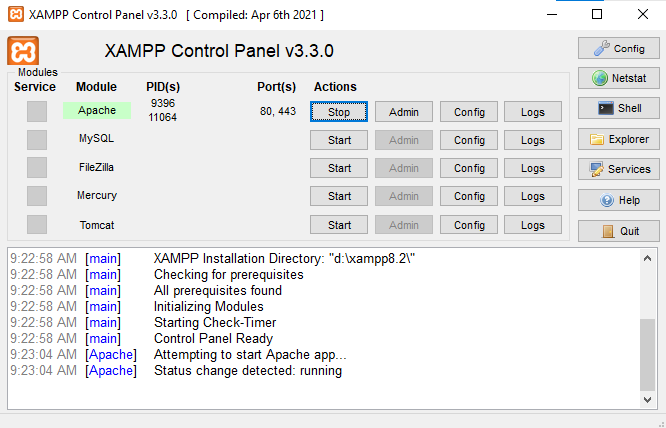

2. Setelah DST-NAT pada router sudah di setting selanjutnya kita buka aplikasi xampp, lalu jalankan apachenya.

3. Uji LAN WEB Server

Setelah dijalankan kita cek pada PC yang network sama, lalu mengetikan ip server, maka akan muncul seperti gambar dibawah ini.

Setting DST-NAT dan Membuat FTP Server

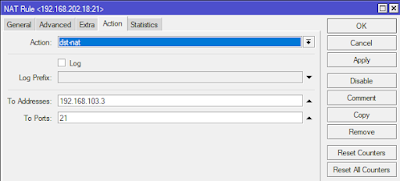

Masuk ke menu Ip --> Firewall --> Nat. Lalu isi seperti dibawah ini.

2. Jalankan program XAMPP yang sudah diinstal, kemudian aktifkan service FileZila, dengan menekan tombol start.

3. Setelah itu klik tombol Admin disebelah kanan service FilleZilla, hingga muncul popup Connect to Server. Klik OK

4. Lalu akan muncul jendela FileZilla Server, klik menu Edit > Users menambahkan User FTP baru.

5. Klik General pada bagian page > Klik tombol Add pada bagian Users

6. Ketik nama user FTP pada popup Add user Account " kelompok3 " > Klik OK

7. Klik Shared folder pada bagian page, lalu klik Add pada bagian Shared Folder

8. Kemudian akan muncul jendela Browse for Folder, Pilih folder htdocs yang ada di C:/xampp/htdocs. > Klik OK

9. Setelah itu tambahkan hak akses penuh pada akun FTP dengan mencentang semua komponen pada bagian files > Klik OK.

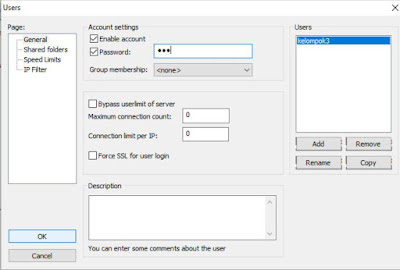

10. Menambahkan Password pada akun : klik nama user " kelompok3" pada bagian Users > Centang Password pada bagian Account Settings > Masukan Password > Klik OK.

11. Untuk mengirim dan menerima file, anda bisa gunakan FileZilla client.

Buka aplikasi FileZilla kemudian isi kolom pada bagian Quick Connect agar terhubung dengan XAMPP. Lalu isi kolom seperti dibawah ini.

Host: 127.0.0.1

Username: kelompok3

Password: 123

lalu Klik Quickconnect

꣔ Uji LAN FTP Server

Jika berhasil terkoneksi dengan XAMPP, maka berikut tampilan FileZilla

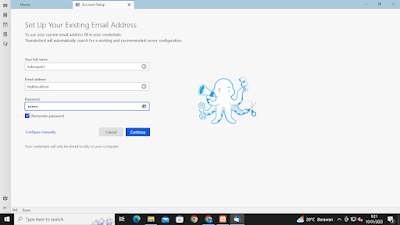

Setting DST-NAT dan Membuat Mail Server

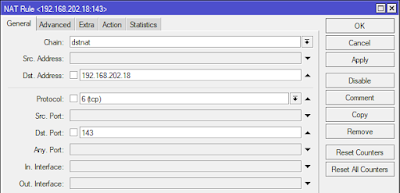

Untuk mail server kita buat 2 dst-nat. Denfgan port 143 dan 25.

2. Setting Mercury XAMP

꤅ Buka XAMPP kemudian klik tombol Start pada bagian Mercury. Setelah muncul kata Running yang berarti Mercury sedang berjalan, klik tombol Admin.

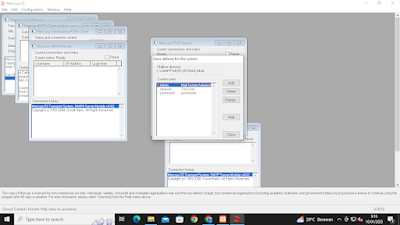

꣔ Setelah masuk pada halaman Admin, klik Configuration > Mercury SMTP Server. Kemudian pilih tab Connection Control dan unchecklist seperti gambar di bawah lalu klik Ok:
